机床各部件精度是非常高的，所以切记在移动和安装时要非常小心。确保机床各部件不会受到猛烈撞击，电缆不受损害。

安装顺序：先进行机械安装就位，然后进行机电连接、调试。

注：具体地基要求请查阅江西弘江机电有限公司的 《使用说明书 - 机械篇》第9.4.1章节 机床的平面布置与安装地基的要求;

*环境要求

成形放电加工机是经过精心制造的精密机床，为发挥机床本来的性能，请充分考虑机床的设置环境，加工机床能用的环境温度为10-35℃，湿度为≤80%(不得凝露)。

（1）为保证机床精加工精度，特别是PIKA镜面加工功能，应将机床安装在恒温车间

（2）机床各部分应按图9-2所示相对位置安装在有地基的场地。

（3）机床周围不得有较强的电磁干扰源，必要时应加屏蔽。

（4）机床周围不得有电焊机、磨床等有火源和粉尘的设备，工作场地应保持清洁。

（5）禁用吹风机直吹机床。

（6）如果选用触摸屏电子设备，周围环境的湿度必须满足该电子设备的使用环境，否则，凝露现象将导致电子设备出现故障。

*电气要求

（1）厂房内电气安装必须遵守安全法则的要求，在供电回路上必须装有过电流保护器件。过电流保护器件规格如下：A1-40：25A/相 A1-80：30A/相

（2）电网电压

- 电网电压、频率、相：380V、50（60）Hz、三相四线或三相五线供电。

- 允许波动范围：±10%。若电网不稳，建议在输入端安装三相交流稳压器。

- 功率因数：0.87。

- 要求输入功率（kVA）：A1-40：13kVA； A1-80：18kVA；

注：电网波动对PIKA镜面精加工功能影响很大，强烈建议加装稳压电源装置！

运输和起吊可使用：

- 叉车，叉臂最短不得小于木箱的长度，才能保持叉运平稳。A35：吨位≥3吨；A50：吨位≥5吨； A30: 吨位≥3吨

- 吊车，起吊能力一定要大于机床连同包装箱的重量。吨位≥5吨。

- 在起吊时，起吊重心与包装箱外的标志一致。注意包装箱的平稳。

- 本机床的重心在后方。叉车应从机床侧面插入，叉臂必须超过机床长度。

- 要绝对避免冲击和震动。

- 无包装底托的机床搬运时，叉车应从立柱方向叉入钢管下方，并在钢管与叉臂间;加防滑物品。可用吊车或叉车对主机进行搬运。

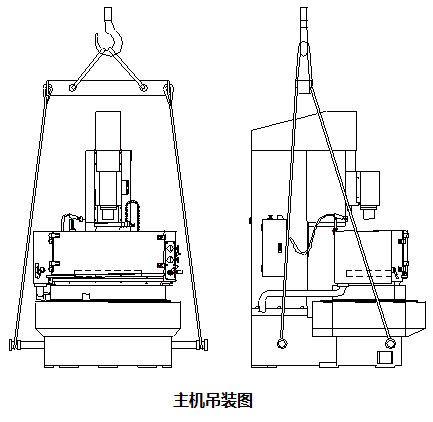

吊车：

如图，将两根钢管分别穿入起吊孔中，轻轻吊起。吊运时注意机床前面两侧面应用软物质将钢丝绳支撑起，以免损伤床罩和其他部位，钢丝绳与机床接触点也应垫软物质，以保护机床的油漆面和外表面。

叉车：

用叉车铲运时，须用载重5吨以上的铲车，并注意机床的重心位置。机床的立柱较重，机床床身后面面积小，铲运时应特别注意。用其它方法（如：滚杠、地轮…）移动机床时，应注意机床平稳向前，不得有上下颠簸。

可以用叉车搬运油箱：将叉齿插入油箱底部，小心抬起，进行移动。

可以用叉车或吊车搬运电柜：起吊能力：1000kg

叉车：从侧面将叉齿完全插入柜子底部，小心地将柜子从它的底板抬起，叉齿的间距应足够宽，以保证电柜吊装和放下的稳定性。

（注：由于电柜的重心较高，请务必注意其稳定性，避免电柜摔倒。）

吊车：电柜上有4个16mm内径的吊环，以便用户移动电柜。

机床安装就位后，首先应将机械锁紧装置解除。

（1）拆除主轴下的支撑架

（2）解除主轴配重块锁紧装置

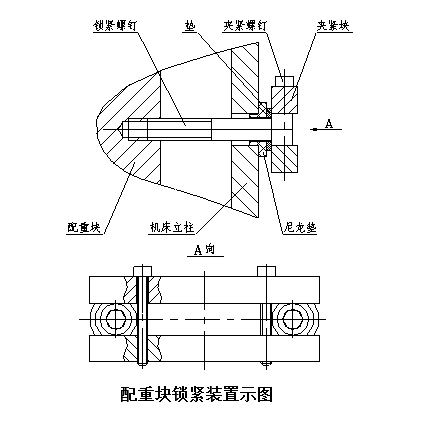

如图，主轴配重块锁紧装置在立柱后面。请按以下步骤进行：

拧松两个压紧螺钉（M6×50），取下压紧块。拧下两个锁紧螺钉（M12×70），并卸下尼龙垫、垫圈等。

（3）解除工作台锁紧装置

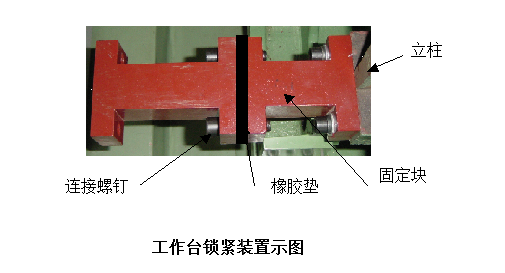

工作台锁紧装置见图。将立柱与工作台之间的连接螺钉、固定块和橡胶垫取下，工作台就可以在X、Y方向移动。

注：完成解除锁紧装置工作后，要将锁紧螺钉、夹紧块、尼龙垫、橡胶垫、固定块等零件保管好，以备将来搬运机床时再用！

拆去电源柜前盖板、左侧板、右侧板，可看到电源柜内部各部件的安放位置。

注：请查阅江西弘江机电有限公司的 《使用说明书 - 机械篇》第9.5 章节 主机与电源柜的连接。
8.电源柜的连接

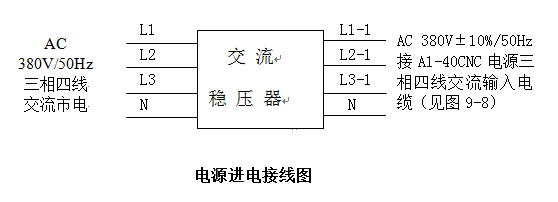

电源柜（A1-40、A1-80）进电，必须通过三相交流稳压器（稳压器的容量不得小于15kVA），以确保电源输入交流电压在380V(±10%)范围内,这样才能保证整机系统的稳定工作。连线方法如图！
